WF系列防水應變片
簡單介紹：
上海璞創科技有限公司主要致力于“WF系列防水應變片 ”的銷售。多年的“WF系列防水應變片 ”銷售的經驗，與各行業新老用戶建立了穩定的合作關系，我公司經營的產品名稱深受廣大用戶信賴。歡迎來電咨詢或前來選購
詳情介紹：

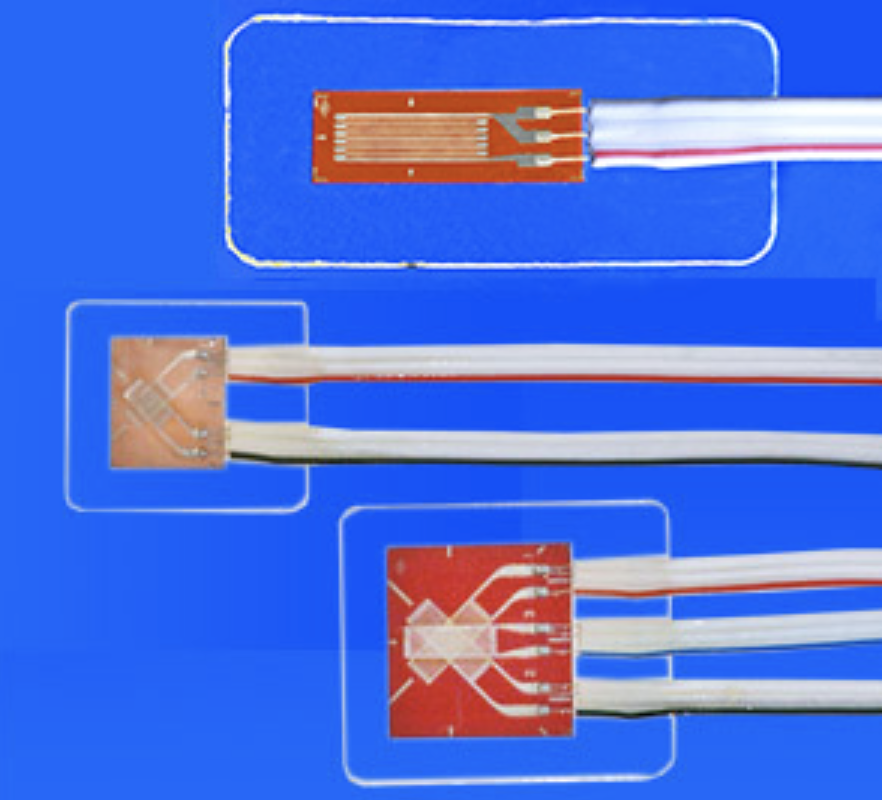

TML東京測器 WF系列防水應變片
WF系列防水型應變片，是在F系列應變片上預裝乙烯導線后，外側澆注環氧樹脂涂層。這種透明的涂層具有良好的柔韌性，可以確保應變片的輕松安裝。
被測物材料 |
金屬、玻璃、陶瓷 |
基片 |
環氧樹脂 |
|---|---|---|---|
使用溫度范圍 (°C) |
0 ~ +80°C |
敏感柵 |
銅鎳 |
溫度補償范圍 (°C) |
+10 ~ +80°C |
應變極限 （室溫） |
3% （30000×10-6應變） |
主要適用粘合膠 |
CN、P-2 |
疲勞壽命 （室溫） |
3×104 （±1500×10-6應變） |
單軸
0.08mm2乙烯導線 每米導線來回電阻：0.44Ω
型號 |
敏感柵 |
基片 |
電阻 (Ω) |
導線 |
導線 型號 | |||
|---|---|---|---|---|---|---|---|---|
長 (mm) |
寬 (mm) |
長 (mm) |
寬 (mm) |
厚 (mm) | ||||
WFLA-3-11 WFLA-3-17 WFLA-3-23 |
3 |
1.7 |
17 |
8 |
1.5 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LDBB-F -3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F |
WFLA-3-350-11 WFLA-3-350-17 WFLA-3-350-23 |
3 |
3.2 |
17 |
8 |
1.5 |
350 |
平行 1m 平行 3m 平行 5m |
-1LDBB-F -3LDBB-F -5LDBB-F |
WFLA-6-11 WFLA-6-17 WFLA-6-23 |
6 |
2.2 |
25 |
11 |
1.5 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LDBB-F -3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F |
每包裝有10片。
90° 雙軸應變花 堆疊型
0.08mm2乙烯導線 每米導線來回電阻：0.44Ω
型號 |
敏感柵 |
基片 |
電阻 (Ω) |
導線 |
導線 型號 | |||
|---|---|---|---|---|---|---|---|---|
長 (mm) |
寬 (mm) |
長 (mm) |
寬 (mm) |
厚 (mm) | ||||
WFCA-3-11 WFCA-3-17 WFCA-3-23 |
3 |
1.7 |
19 |
16 |
1.5 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LDBB-F -3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F |
WFCA-6-11 WFCA-6-17 WFCA-6-23 |
6 |
2.3 |
25 |
21 |
1.5 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LDBB-F -3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F |
每包裝有10片。
45°/90° 3軸應變花 堆疊型
0.08mm2乙烯導線 每米導線來回電阻：0.44Ω
型號 |
敏感柵 |
基片 |
電阻 (Ω) |
導線 |
導線 型號 | |||
|---|---|---|---|---|---|---|---|---|
長 (mm) |
寬 (mm) |
長 (mm) |
寬 (mm) |
厚 (mm) | ||||
WFRA-3-11 WFRA-3-17 WFRA-3-23 |
3 |
1.7 |
19 |
16 |
1.5 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LDBB-F -3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F |
WFRA-6-11 WFRA-6-17 WFRA-6-23 |
6 |
2.3 |
25 |
21 |
1.5 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LDBB-F -3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F |
每包裝有10片。
